錐密封焊接式管接頭(16、25、31.5MPa)

一、概述

適用于以油、氣為介質的管路系統用錐密封焊接式管接頭，工作溫度為-25～+80℃。

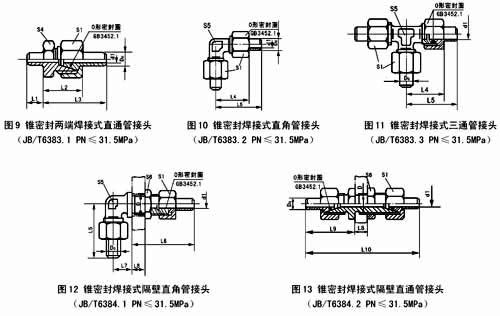

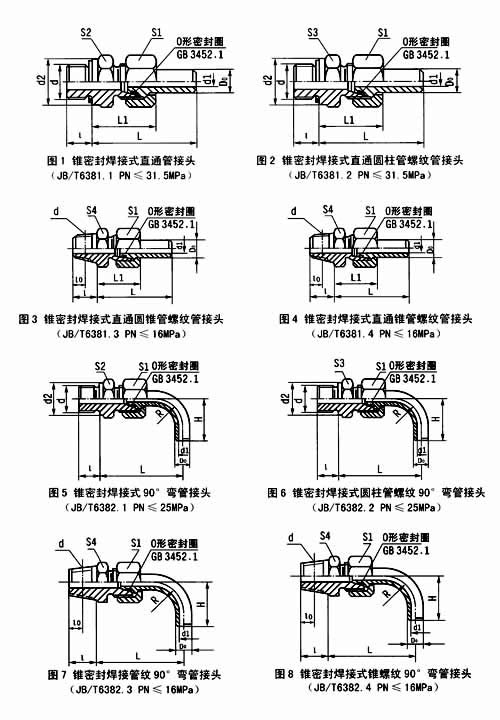

錐密封焊接式直通管接頭、錐密封焊接式直通圓柱管螺紋管接頭、錐密封焊接式直通圓錐管螺紋管接頭、錐密封焊接式錐螺紋管接頭、錐密封焊接式90°彎管接頭、錐密封焊接式圓柱管螺紋90°彎管接頭、錐密封焊接式圓錐管紋90°彎管接頭、錐密封焊接式錐螺紋90°彎管接頭、錐密封兩端焊接式直通管接頭、錐密封焊接式直角管接頭、錐密封焊接式三通管接頭、錐密封焊接式隔壁直角管接頭、錐密封焊接式隔壁直通管接頭的形式和尺寸按圖1～圖13和表中的規定。

二、結構形式

三、外形尺寸

Do	d				d1	d2		lo		l
	Ⅰ	Ⅱ	Ⅲ	Ⅳ		Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅰ Ⅱ	Ⅲ	Ⅳ
8	M12X1.5		R1/8	NPT1/8	4	18		4.0	4.102	12	14	9
10	M14X1.5	G1/4A	R1/4	NPT1/4	6	21	24	6.0	5.786		18	14
12	M16X1.5	G3/8A	R3/8	NPT3/8	7	24	27	6.4	6.09		22
14	M18X1.5	G3/8A			8	27				14
16	M22X1.5	G1/2A	R1/2	NPT1/2	10	30	34	8.2	8.12		25	19
20	M27X2	G3/4A	R3/4	NPT3/4	13	36	41	9.5	8.61	16	28
25	M33X2	G1A	R1	NPT1	17	41	46	10.4	10.16	18	32	24
30	M42X2	G11/4A	R11/4	NPT11/4	20	55	55	12.7	10.66	20	35
38	M48X2	G11/2A	R11/2	NPT11/2	26	60	60			22	38	36

管子外徑DO	l1	L				L1		L2	L3	L4	L5	L6	L7	L8
		直通接頭		90°彎接頭
		Ⅰ Ⅱ	Ⅲ Ⅳ	Ⅰ Ⅱ	Ⅲ Ⅳ	Ⅰ Ⅱ	Ⅲ Ⅳ
8	12	48	47	68	67	28	27	27	47	34	54	70	17	≈20
10	14	49	48	72	71	29	28	28	48	40	60	72	19
12		51	50	81	80	30	29	29	50	41	62	75	19
14		59	58	83	82	36	35	35	58	45	65	84	22	≈22
16	19	62	60	90	89	39	37	37	60	47	70	85	23
20		68	66	112	110	43	41	41	66	55	80	91	27
25	24	78	76	118	116	48	46	46	76	62	92	100	31
30		83	81	152	150	52	50	50	81	68	99	107	39
38	26	92	90	182	180	56	54	54	90	74	110	116	43

管子外徑DO	L9	L10	S1	S2	S3	S4	S5	S6	H	R	D	密封圈
												墊圈	O型密封圈
													端面	錐面
8	47	117	21	18		18	16	24	56	20	17	12		7.5X1.8
10	48	120	24	21	24	21	16	27	56	20	19	14	16X2.65	9X1.8
12	50	125	24	24	27	24	18	30	58	24	21	15	8X2.65	11.2X1.8
14	58	142	27	27		24	21	30	58	28	23	118		11.8X2.65
16	60	145	30	30	34	27	24	36	60	32	25	22	23.6X2.65	14X2.65
20	66	157	36	36	41	34	27	41	70	45	31	27	30X2.65	18X2.65
25	76	176	46	46	46	41	34	50	110	58	37	33	34.5X2.65	23.6X2.65
30	81	188	50	55	55	46	36	55	130	72	43	42	43.7X2.65	28X2.65
38	90	206	60	60	60	55	46	65	140	90	53	48	50X2.65	36.5X2.65

管子外徑DO	JB/T 6381.1	JB/T 6381.2	JB/T 6381.3	JB/T 6381.4	JB/T 6382.1	JB/T 6382.2	JB/T 6382.3	JB/T 6382.4	JB/T 6383.1	JB/T 6383.2	JB/T 6383.3	JB/T 6384.1	JB/T 6384.2
8	0.11		0.10	0.1	0.12		0.12	0.12	0.09	0.16	0.23	0.28	0.27
10	0.13	0.13	0.11	0.11	0.13	0.13	0.13	0.13	0.11	0.19	0.29	0.32	0.31
12	0.15	0.16	0.15	0.15	0.16	0.16	0.16	0.16	0.15	0.22	0.32	0.37	0.36
14	0.18	0.18	0.18	0.18	0.20	0.20	0.19	0.19	0.18	0.24	0.36	0.54	0.44
16	0.24	0.24	0.22	0.22	0.26	0.26	0.24	0.25	0.23	0.32	0.48	0.63	0.62
20	0.47	0.47	0.45	0.45	0.6	0.6	0.58	0.58	0.42	0.59	0.82	0.9	0.85
25	0.95	0.95	0.91	0.91	0.84	0.84	1.09	1.09	0.89	1.05	1.51	1.38	1.33
30	1.18	1.18	1.15	1.15	1.32	1.31	1.32	1.32	1.09	1.3	1.82	1.86	1.75
38	1.26	1.26	1.51	1.51	1.85	1.85	1.78	1.78	1.42	1.82	2.66	2.67	2.35

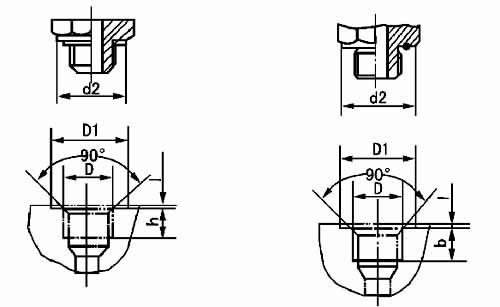

錐密封焊接式管接頭端接螺紋（公制細牙和圓柱管螺紋）連接尺寸
錐密封焊接式管接頭端接螺紋的連接尺寸見圖A1、A2 及表A1。

管子外徑DO	D		d2		D1		b
	公制細牙螺紋	圓柱管螺紋	公制細牙螺紋	圓柱管螺紋	公制細牙螺紋	圓柱管螺紋
8	M12X1.5		18		19		15 17
10	M14X1.5	G1/4A	21	24	22	25
12	M16X1.5	G3/8A	24	27	25	28
14	M18X1.5	G3/8A	27		29
16	M22X1.5	G1/2A	30	34	31	35
20	M27X2	G3/4A	36	41	37	42	19
25	M33X2	G1A	46	46	47	47	21
30	M42X2	G11/4A	55	55	56	56	23
38	M48X2	G11/2A	60	60	61	61	25

三、標記說明

a、管子外徑D0為20mm的錐密封焊接式直通管接頭：
管接頭20 JB/T6381.1-92
b、管子外徑D0為20mm的錐密封焊接式直通圓柱管螺紋管接頭：
管接頭20 JB/T6381.2-92
c、管子外徑D0為20mm的錐密封焊接式直通圓錐管螺紋管接頭；
管接頭20 JB/T6381.3-92
d、管子外徑D0為20mm的錐密封焊接式直通錐螺紋管接頭：
管接頭20 JB/T6381.4-92
e、管子外徑D0為20mm的錐密封焊接式90°彎管接頭：
管接頭20 JB/T6382.1-92
f、管子外徑D0為20mm的錐密封焊接式圓柱管螺紋90°彎管接頭：
管接頭20 JB/T6382.2-92
g、管子外徑D0為20mm的錐密封焊接式圓錐管螺紋90°彎管接頭：
管接頭20 JB/T6382.3-92
h、管子外徑D0為20mm的錐密封焊接式錐螺紋90°彎管接頭：
管接頭20 JB/T6382.4-92
i、管子外徑D0為20mm的錐密封兩端焊接式直通管接頭：
管接頭20 JB/T6383.1-92
j、管子外徑D0為20mm的錐密封焊接式直角管接頭：
管接頭20 JB/T6383.2-92
k、管子外徑D0為20mm的錐密封焊接式三通管接頭：
管接頭20 JB/T6383.3-92
l、管子外徑D0為20mm的錐密封焊接式隔壁直角管接頭：
管接頭20 JB/T6384.1-92
m、管子外徑D0為20mm的錐密封焊接式隔壁直通管接頭：
管接頭20 JB/T6384.2-92
