HZJ系列管夾 |
| 一、概述 |
| HZJ系列管夾是目前國內管夾中綜合指標最佳的系列產品。適用于液壓、潤滑、氣動和高壓水系統管子的固定。系統工作壓力可達40MPa；工作溫度-40～+250℃；適用管子外徑范圍較寬，可從F6mm～F426mm。尤其對于具有振動源區域更經濟合理又安全可靠。它廣泛應用于冶金、礦山、化工、煤炭、重型機械、工程機械和農業機械等行業的液壓、潤滑、氣動和高壓水系統管路。 |
| 二、特 點 |
1、HZJ系列管夾具有抗振動、抗沖擊、夾持力強度高、重量輕、耐腐蝕、耐高溫、使用壽命長等特點。管夾主體材料采用高牌號球墨鑄鐵精鑄而成；夾持面襯墊膠圈（板）材料根據工作溫度確定：工作溫度小于或等于100℃時，采用普通橡膠；工作溫度大于100℃小于150℃時，采用丁氰橡膠，工作溫度大于150℃小于250℃時，采用氟橡膠制造。底板材料采用整體鋼板制造，確保了底板與管夾、底板與基面（支架）或機體的連接強度。管夾與底板連接采用兩只螺栓（螺柱）緊固，便于維修或保養時的拆裝。
2、HZJ系列管夾與國內外的塑料管夾、鋁合金管夾、鋼（鋼板）管夾相比，使用壽命是塑料管夾的50倍，是鋁合金管夾的30倍，是鋼板管夾的15倍。
3、HZJ系列管夾現有22個規格，62種管徑，適用管子外徑為F6mm～F426mm。
4、根據水平排列固定管子的數量不同，每種規格有兩類管夾，即單管夾和雙管夾，根據管夾與基面（支架）或機體連接方式不同，每種規格的管夾有帶底板和不帶底板兩種。
5、根據管子上下排列的層數不同，同一規格的管夾有單層和雙層兩種，如排列需超出雙層以上的層數時，訂貨時請?zhí)岢觯蠈庸軍A數量應等于或小于下層管子數。
6、HZJ系列管夾外表面涂黑色或黃色油漆，亦可根據用戶需要涂油漆。 |

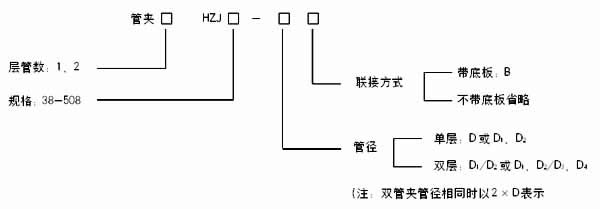

三、型號說明：
1、型 號： |
|
2、標記示例：
(1)單管夾，單層，管徑D=18，帶底板
管夾1HZJ50-18B
(2)單管夾，雙層，上層管徑D1=18，下層管徑D2=22，帶底板
管夾1HZJ50-18/22B
(3)雙管夾，單層，管徑不同，D1=18，D2=22，帶底板
管夾2HZJ50-18、22B
(4)雙管夾，單層，管徑相同，D1=D2=18，帶底板
管夾2HZJ50-2×18B
(5)雙管夾，單層，管徑相同，D1=D2=18，不帶底板
管夾2HZJ50-2×18
(6)雙管夾，雙層，管徑不同，上層管徑D1=16，D2=18，下層管徑D2=20，D4=22，帶底板
管夾2HZJ-16、18/20、22B
(7)雙管夾，雙層，每層管徑相同，上層管徑D1=D2=18，下層管徑D3=D4=22，帶底板
管夾2HZJ-2×18/2×22B
(8)單、雙管夾，雙層，上層為單管夾，管徑D1=18，下層為雙管夾，管徑D2=D3=22，帶底板
管夾1/2HZJ50-18/2×22B
(9)雙管夾，雙層，管徑D1=16，D2=18， D3=D4=22，帶底板
管夾2HZJ50-16、18/2×22B |
四、外形尺寸：

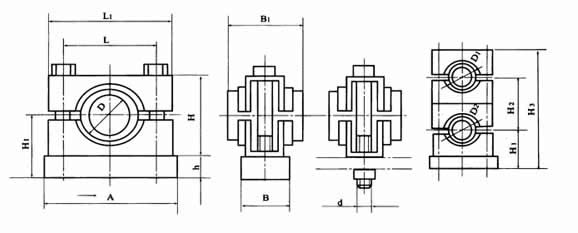

1、單管夾 |
雙層 |
|

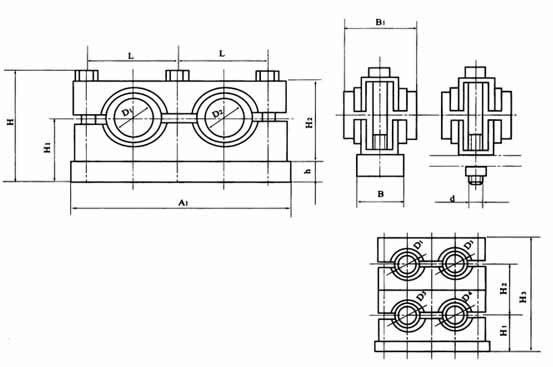

| 2、雙管夾 |
|
雙層 |
|
|
