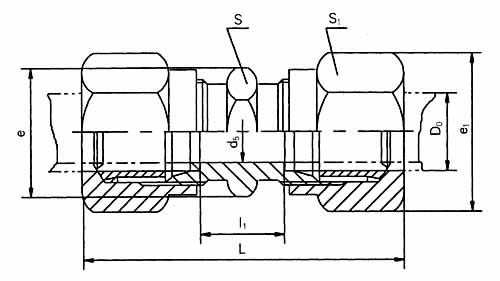

卡套式直通管接頭(25MPa、40MPa)

本標準規定了卡套式直通管接頭，適用于油、氣及一般腐蝕性介質的管路系統。

標記示例：
公稱壓力J級，管子外徑D0為14mm的卡套式直通管接頭：
管接頭J14 GB/T3733.1-1983

管子外徑D0	公稱通徑DN	d5	l1	L≈	扳手尺寸		e	e1	重 量（kg/100件）
					S	S1
G(25)	4	3	9	40	13	15	15	17.3	2.59
	5	3.5
	6	4	12.4	47		16		18.5	4.18
	8	6	18	57	15	18	17.3	20.8	6.49
	10	8		58	18	21	20.8	24.2	8.21
	12	10	19	59	21	24	24.2	27.7	10.8
	14	12							12.7
	16	14	20	62	24	27	27.7	31.2	16.1
	18	15			27	30	31.2	34.6	20.3
	20	17		67	30	34	34.6	39.3	25.3
	22	19	27	75	34	36	39.3	41.6	33.6
	25	22		77		41		47.3	43.1
	28	24	29	80	41		47.3		46.1
	32	27		83	46	50	53.1	57.7	68.1
	34	30							71.3
	40	34		85	50	55	57.7	63.5	84.4
	42	36			55	60	63.5	69.3	104
J(40)	6	3	19	55	15	18	17.3	20.8	7.23
	8	5		57	18	21	20.8	24.2	8.97
	10	7	20	62	21	24	24.2	27.7	12.3
	12	8							14.6
	14	10		64	24	27	27.2	31.2	18.8
	16	12			27	30	31.2	34.6	23.3
	18	14		66	30	34	34.6	39.3	26.5
	20	16	28	82	34	36	39.3	41.6	38.3
	22	18	30	84		41		47.3	51.5
	25	20		87	41		47.3		54.1
	28	22	31	89		46		53.1	65.8
