DEA-2L型電氣控制箱(20MPa) |
| 一、概述 |
DEA-2L型電氣控制箱，用于自動控制一套由U- ※※ AL 環式電動干油潤滑系統，在油泵經過任意的間隔時間后、自動地使油泵運轉，給油完成后自動停止。
控制箱能發出“供油時間延長”、“油箱液位低”、“超負載運轉”三種故障信號。設有一組外部接點，可向主機或主控室發送潤滑系統運轉狀況（停止、運轉、故障）信號。
|
|
|
| 二、外形尺寸 |
|
| 三、標牌符號及文字 |
序號 |
符號 |
標牌文字 |
序號 |
符號 |
標牌文字 |
1 |
1HL |
電源 |
5 |
5HL |
油箱液位低 |
2 |
2HL |
停止 |
6 |
6HL |
超負荷運轉 |
3 |
3HL |
運轉 |
7 |
S0 |
任意運轉 |
4 |
4HL |
供油時間延長 |
8 |
S1 |
故障復位 |
|

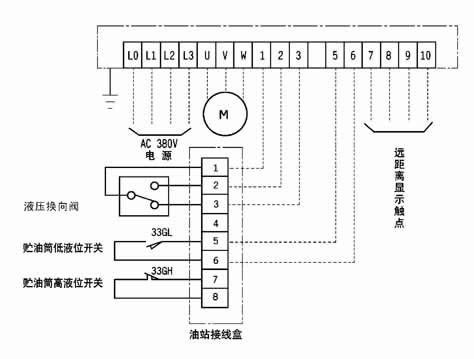

| 四、DEA-2L型電氣控制箱接線端子圖 |
|
五、使用說明
1、適用主電源3N 50HZ AC 380V。
2、適用環境溫度-10℃～40℃,濕度90%。
3、周圍環境無導電的介質（氣體、液體）。
4、垂直安裝，其傾斜度不大于5°。 |
|
|
|
