錐密封焊接式鉸接管接頭、錐密封焊接可調向管接頭(31.5MPa) |
一、概述 |

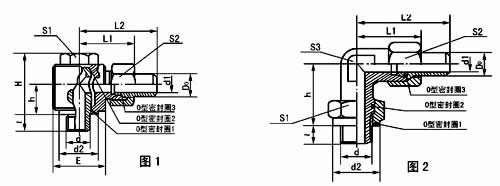

用于以油、氣為介質的管路系統用錐密封焊接式鉸接管接頭與錐密封焊接式可調向管接頭。工作溫度為-25～80℃，公稱壓力PN ≤ 31.5MPa。形式和尺寸見圖1、圖2 和表1、表2。 |
|
二、結構形式 |
|
|
三、外形尺寸 |
Do |
d |
l |
d1 |
d2 |
h |
H |
L1 |
L2 |
S1 |
S2 |
E |
O型密封圈(GB 3452.1) |
重量kg |
公制細牙螺紋 |
管螺蚊 |
1 |
2 |
3 |
8 |
M12X1.5 |
|
12 |
4 |
18 |
12 |
30 |
31 |
47 |
18 |
21 |
22X22 |
12.5X1.8 |
11.8X1.8 |
7.5X1.8 |
0.15 |
10 |
M14X1.5 |
G1/4A |
12 |
6 |
24 |
13 |
31 |
34 |
50 |
18 |
24 |
25X25 |
16X2.65 |
12.5X1.8 |
9X1.8 |
0.18 |
12 |
M16X1.5 |
G3/8A |
12 |
7 |
27 |
15 |
37 |
38 |
53 |
24 |
24 |
30X30 |
18X2.65 |
16X1.8 |
11.2X1.8 |
0.26 |
14 |
M18X1.5 |
G3/8A |
14 |
8 |
27 |
15 |
37 |
38 |
53 |
24 |
27 |
30X30 |
18X2.65 |
18X1.8 |
11.8X2.65 |
0.27 |
16 |
M22X1.5 |
G1/2A |
14 |
10 |
34 |
22 |
48 |
45 |
66 |
30 |
30 |
40X40 |
23.6X2.65 |
22X1.8 |
14X2.65 |
0.57 |
20 |
M27X2 |
G3/4A |
16 |
13 |
41 |
25 |
53 |
52 |
76 |
36 |
36 |
45X45 |
30X2.65 |
28X1.8 |
18X2.65 |
0.82 |
25 |
M33X2 |
G1A |
18 |
17 |
46 |
30 |
59 |
56 |
84 |
41 |
46 |
50X50 |
34.5X2.65 |
35X1.8 |
23.6X2.65 |
1.18 |
30 |
M42X2 |
G11/4A |
20 |
20 |
55 |
36 |
71 |
65 |
94 |
50 |
50 |
60X60 |
43.7X2.65 |
42.5X1.8 |
28X2.65 |
1.94 |
38 |
M48X2 |
G11/2A |
22 |
26 |
66 |
40 |
87 |
75 |
107 |
60 |
60 |
75X75 |
50X2.65 |
48.7X1.8 |
36.5X2.65 |
3.45 |
|
|
Do |
d |
l |
d1 |
d2 |
h |
H |
L1 |
L2 |
S1 |
S2 |
O型密封圈(GB 3452.1) |
重量kg |
公制細牙螺紋 |
管螺蚊 |
1 |
2 |
3 |
8 |
M12X1.5 |
|
12 |
4 |
18 |
36 |
38 |
55 |
18 |
21 |
18 |
12.5X1.8 |
11.8X1.8 |
7.5X1.8 |
0.15 |
10 |
M14X1.5 |
G1/4A |
12 |
6 |
24 |
36 |
38 |
55 |
24 |
24 |
18 |
16X2.65 |
12.5X1.8 |
9X1.8 |
0.2 |
12 |
M16X1.5 |
G3/8A |
12 |
7 |
27 |
37 |
39 |
56 |
27 |
24 |
18 |
18X2.65 |
16X1.8 |
11.2X1.8 |
0.32 |
14 |
M18X1.5 |
G3/8A |
14 |
8 |
27 |
37 |
39 |
56 |
27 |
27 |
18 |
18X2.65 |
18X1.8 |
11.8X2.65 |
0.35 |
16 |
M22X1.5 |
G1/2A |
14 |
10 |
34 |
43 |
43 |
64 |
34 |
30 |
24 |
23.6X2.65 |
22X1.8 |
14X2.65 |
0.40 |
20 |
M27X2 |
G3/4A |
16 |
13 |
41 |
51 |
52 |
75 |
41 |
36 |
27 |
30X2.65 |
28X1.8 |
18X2.65 |
0.9 |
25 |
M33X2 |
G1A |
18 |
17 |
46 |
64 |
61 |
88 |
50 |
46 |
36 |
34.5X2.65 |
35X1.8 |
23.6X2.65 |
1.1 |
30 |
M42X2 |
G11/4A |
20 |
20 |
55 |
68 |
64 |
92 |
60 |
50 |
41 |
43.7X2.65 |
42.5X1.8 |
28X2.65 |
1.7 |
38 |
M48X2 |
G11/2A |
22 |
26 |
66 |
75 |
77 |
109 |
65 |
60 |
50 |
50X2.65 |
48.7X1.8 |
36.5X2.65 |
1.95 |
|
|
四、訂貨標記說明 |
1、管子外徑16mm連接螺紋d=M22×1.5的錐密封焊接式鉸接管接頭。
管接頭16-M22×1.5 JB/ZQ4188-97
2、管子外徑20mm 連接螺紋M27×2的錐密封焊接式可調向管接頭。
管接頭20-M27×2 JB/ZQ4189-97 |
