CLQ型磁過濾器(0.1MPa) |
一、使用條件
CLQ型磁過濾器適用于稀油潤滑系統，它安裝在稀油站回油管的末端，稀油潤滑系統的回油經過磁過濾器流進油箱，它能濾出其它過濾器無法濾出的細小磁性雜質。
經過磁過濾器的油流速度推薦為0.23～0.59m/s。
NR-93 磁串為磁過濾器的磁芯。 |
|
|
| 二、技術參數 |
型號 |
公稱壓力MPa |
公稱通徑DN(mm) |
公稱流量L/min |
重量kg |
CLQ-25 |
0.1 |
25 |
10 |
10 |
CLQ-50 |
50 |
63 |
29 |
CLQ-80 |
80 |
125 |
57 |
CLQ-125 |
125 |
250 |
77 |
CLQ-150 |
150 |
400 |
105 |
CLQ-200 |
200 |
630 |
177 |
CLQ-250 |
250 |
1000 |
248 |
CLQ-300 |
300 |
1600 |
417 |
|

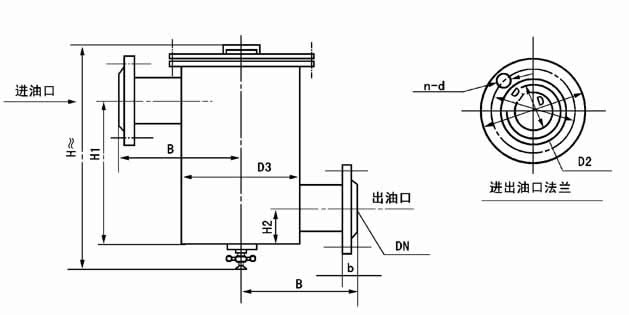

| 三、外形尺寸 |
|
型號 |
DN |
D |
D1 |
D2 |
D3 |
H≈ |
H1 |
H2 |
B |
d |
n |
b |
CLQ-25 |
25 |
115 |
85 |
65 |
150 |
405 |
250 |
50 |
140 |
14 |
4 |
18 |
CLQ-50 |
50 |
160 |
125 |
100 |
190 |
558 |
360 |
65 |
180 |
18 |
4 |
18 |
CLQ-80 |
80 |
195 |
160 |
135 |
290 |
605 |
355 |
80 |
230 |
18 |
4 |
20 |
CLQ-125 |
125 |
245 |
210 |
185 |
330 |
665 |
390 |
105 |
265 |
18 |
8 |
24 |
CLQ-150 |
150 |
280 |
240 |
210 |
400 |
700 |
410 |
120 |
300 |
23 |
8 |
24 |
CLQ-200 |
200 |
335 |
295 |
265 |
505 |
770 |
435 |
150 |
355 |
23 |
8 |
24 |
CLQ-250 |
250 |
390 |
350 |
320 |
600 |
900 |
525 |
180 |
425 |
23 |
12 |
26 |
CLQ-300 |
300 |
440 |
400 |
368 |
756 |
1045 |
635 |
230 |
500 |
23 |
12 |
28 |
|
| 連接法蘭按JB 81-59的規定(PN=1MPa) |
| 四、標記示例 |
公稱通徑為50mm 的磁過濾器
CLQ-50 過濾器 |
|
|
|
