GZQ型給油指示器(0.63MPa) |
一、使用條件
GZQ 型給油指示器適用于稀油集中潤滑系統中觀察向潤滑點給油情況和調節給油量。適用介質粘度等級為N22～N460。
|
 |
|
| 二、技術參數 |
型 號 |
公稱通徑DN |
公稱壓力MPa |
d |
D |
B |
A1 |
A |
H |
H1 |
D1 |
重 量kg |
GZQ-10 |
10 |
0.63
|
G3/8″ |
65 |
58 |
35 |
32 |
142 |
45 |
32 |
1.4 |
GZQ-15 |
15 |
G1/2″ |
65 |
58 |
35 |
32 |
142 |
45 |
32 |
1.4 |
GZQ-20 |
20 |
G3/4″ |
50 |
60 |
28 |
38 |
150 |
60 |
41 |
2.2 |
GZQ-25 |
25 |
G1″ |
50 |
60 |
28 |
38 |
150 |
60 |
41 |
2.2 |
|
| 三、外形尺寸 |
|

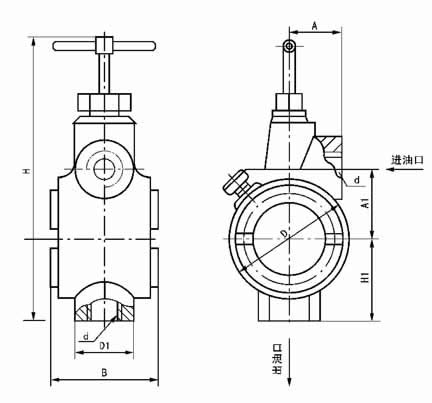

| 四、型號標注說明 |
|
| 五、使用要領 |
| 與系統管路聯接時必須按圖示規定的進出口聯接，且必須垂直安裝。 |
|
|
