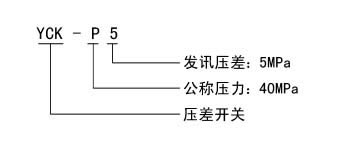

五、工作原理

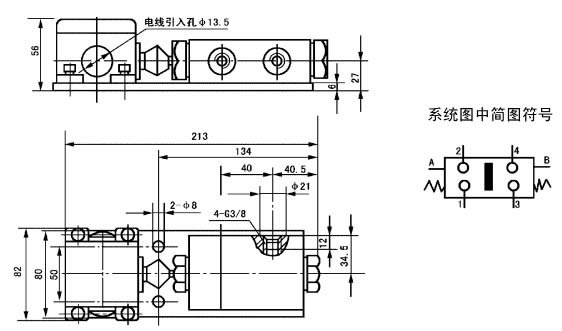

壓差開關的閥體和行程開關組裝在一塊底板上。潤滑脂在壓力的作用下從主管道B進入壓差開關閥體活塞的右腔，主管道A卸荷。一旦兩條主管道的壓差達到5MPa時，活塞克服左腔內彈簧力向左移動，并推動行程開關，使觸點1和2閉合，發出脈沖訊號至系統電控箱，責令換向閥換向，這時主管道A受壓，B卸荷，活塞在二端腔內彈簧的作用下對中，行程開關觸點1和2斷開，觸橋處中位。系統開始第二周期工作，一旦主管道A和B間壓差又達到5MPa時，活塞向右移動，行程開關觸點3和4閉合，脈沖訊號再次使系統中的換向閥換向，開始下次循環工作
六、使用說明
1、壓差開關應安裝在通風、干燥、便于觀察，且周圍無運動機構干涉的部位。
2、壓差開關安裝在終端式雙線集中潤滑系統主管道末端，后面須再裝一個雙線分配器，以防壓差開關中的潤滑脂老化，變質、干枯而影響靈敏性。
3、行程開關接線后應將觸橋調至中位并緊固螺釘。
|
